Давление в камере реактивного ионного травления (RIE) является критическим параметром, который существенно влияет на процесс травления. Будучи ведущим поставщикомЕШТ Этчер, у нас есть глубокие знания и опыт, позволяющие понять, как это давление влияет на результаты травления.
Основные принципы травления RIE
Прежде чем углубляться в влияние давления в камере, важно понять основные принципы травления RIE. В RIE Etcher плазма генерируется внутри камеры путем воздействия радиочастотного (РЧ) поля на газовую смесь. Плазма состоит из ионов, электронов и нейтральных радикалов. Ионы ускоряются по направлению к подложке электрическим полем и физически бомбардируют поверхность подложки. В то же время радикалы химически реагируют с материалом подложки, что приводит к удалению материала посредством сочетания физического распыления и химических реакций.
Влияние давления в камере на характеристики плазмы.
Давление в камере оказывает сильное влияние на характеристики плазмы в RIE Etcher. При низких давлениях (обычно в диапазоне нескольких миллиторр) средняя длина свободного пробега ионов и радикалов относительно велика. Это означает, что ионы могут быть ускорены до более высоких энергий перед столкновением с другими частицами. В результате компонент физического распыления в процессе травления становится более доминирующим. Ионы высокой энергии могут проникать глубже в подложку и вызывать более анизотропное травление, что желательно для таких применений, как создание элементов с высоким соотношением сторон в производстве полупроводников.
С другой стороны, при высоких давлениях (в пределах нескольких сотен миллиторр) длина свободного пробега частиц коротка. Ионы подвергаются большему количеству столкновений с другими частицами в плазме, что снижает их энергию. Химическая реакционная составляющая процесса травления становится более заметной. Радикалы имеют больше возможностей вступить в реакцию с поверхностью подложки, что приводит к более изотропному травлению. Изотропное травление может быть полезно в тех случаях, когда требуется более равномерное травление по поверхности, например, в некоторых процессах микрообработки.
Влияние на скорость травления
Давление в камере также оказывает существенное влияние на скорость травления. Как правило, существует оптимальный диапазон давления для достижения максимальной скорости травления. При очень низких давлениях, хотя ионы обладают высокой энергией, количество ионов и радикалов, доступных для травления, относительно невелико. Это связано с тем, что среда низкого давления ограничивает эффективность ионизации газа. В результате скорость травления низкая.
С ростом давления эффективность ионизации повышается, а количество ионов и радикалов в плазме увеличивается. Это приводит к увеличению скорости травления. Однако если давление слишком велико, ионы теряют слишком много энергии из-за столкновений, и скорость травления снова начинает снижаться. Оптимальное давление для максимальной скорости травления зависит от различных факторов, включая тип используемого газа, материал подложки и подаваемую радиочастотную мощность.
Селективность и давление в камере
Селективность — еще один важный параметр травления RIE. Это отношение скорости травления целевого материала к скорости травления маскирующего материала. Давление в камере может влиять на селективность процесса травления. При низком давлении ионы высокой энергии могут вызвать большее повреждение маскирующего материала, снижая селективность. Физическое распыление позволяет удалить маскирующий материал вместе с целевым материалом, особенно если маскирующий материал относительно тонкий или имеет низкий порог распыления.
При высоких давлениях химическая природа процесса травления может повысить селективность. Радикалы могут более избирательно реагировать с целевым материалом, оказывая при этом меньшее воздействие на маскирующий материал. Например, при травлении кремния с использованием газа на основе фтора при высоких давлениях радикалы фтора могут преимущественно реагировать с кремнием, в то время как маскирующий материал (такой как фоторезист) подвергается меньшему воздействию.
Равномерность травления

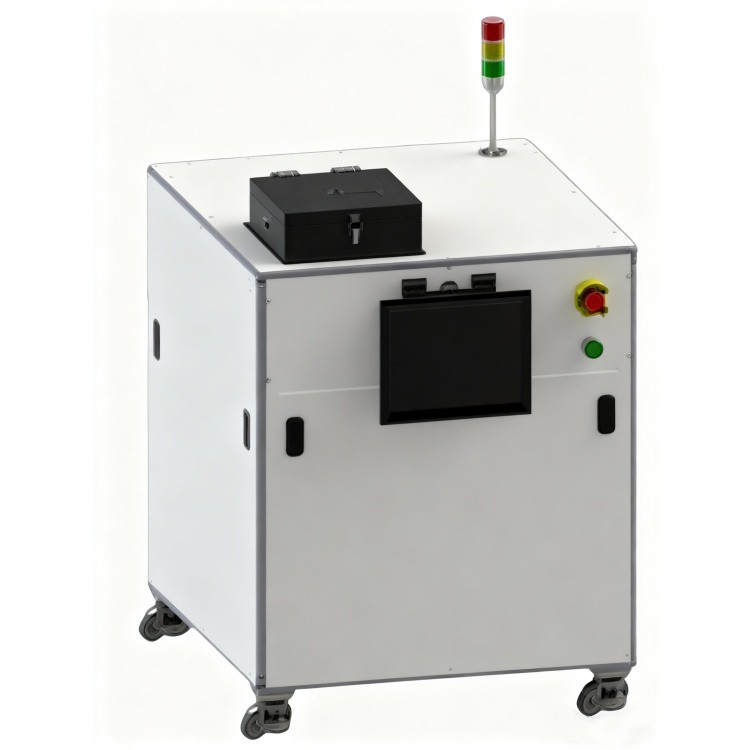

Давление в камере также играет роль в равномерности процесса травления. В крупномасштабном производстве крайне важно добиться равномерного травления по всей подложке. При низких давлениях распределение плазмы в камере может быть неоднородным. Ионы высокой энергии имеют тенденцию концентрироваться в определенных областях камеры, что приводит к неравномерному травлению. Это может быть проблемой, особенно для носителей большого диаметра, таких какRIE Etcher 12 дюймовприложения.
При высоких давлениях плазма более диффузная, а распределение ионов и радикалов по камере более равномерное. Это может привести к более равномерному травлению по всей подложке. Однако другие факторы, такие как распределение потока газа, конструкция электродов и распределение радиочастотной мощности, также необходимо тщательно контролировать, чтобы обеспечить хорошую однородность.
Применение и оптимальные настройки давления
Различные применения требуют разных характеристик травления и, следовательно, разных оптимальных настроек давления. Для производства полупроводниковых приборов, где часто требуются характеристики с высоким соотношением сторон и высокой селективностью, обычно используется RIE-травление под низким давлением. Среда низкого давления позволяет создавать вертикальные боковые стенки и точно контролировать размеры элементов.
В производстве микроэлектромеханических систем (МЭМС) в зависимости от конкретных требований может использоваться травление как низкого, так и высокого давления. Например, если необходимо протравить глубокую и узкую траншею, предпочтительным может быть травление при низком давлении. Если для создания микроструктур с закругленными краями требуется более равномерное и изотропное травление, лучшим выбором может быть травление под высоким давлением.
НашСистема многослойного травления твердого металлапредназначен для работы в широком диапазоне давлений для различных применений. Тщательно контролируя давление в камере, а также другие параметры, такие как скорость потока газа, мощность ВЧ и температуру, мы можем достичь желаемых результатов травления различных материалов, включая твердые металлы.
Заключение
В заключение отметим, что давление в камере травильного станка RIE оказывает многостороннее влияние на процесс травления. Это влияет на характеристики плазмы, скорость травления, селективность и однородность. Как поставщик травильных машин RIE, мы понимаем важность оптимизации давления в камере для различных применений. Наши гравировальные машины RIE оснащены современными системами контроля давления, которые позволяют точно регулировать давление в камере.
Если вы хотите узнать больше о том, как наши травильные машины RIE могут удовлетворить ваши конкретные требования к травлению, или если вы хотите обсудить оптимальные настройки давления для вашего применения, пожалуйста, свяжитесь с нами. Мы стремимся предоставить вам лучшие решения и поддержку для ваших потребностей в травлении.
Ссылки
- «Принципы плазменного разряда и обработки материалов» М.А. Либермана и А.Я. Лихтенберга.
- «Технология производства полупроводников» С. Вольфа.
- «Технология микропроизводства микроэлектромеханических систем (МЭМС)» М. Элвенспука и Р. Вигеринка.
